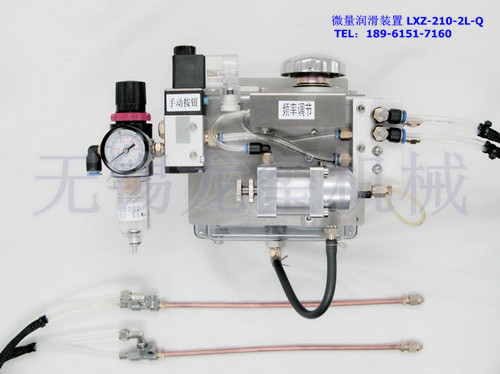

产品名称:
微量润滑装置/自动喷油机
产品说明:
微量润滑装置,简称MQL。它是利用微量油泵将泵出的润滑油,通过高速气流吹向需要润滑的切削刀刃上,实现润滑作用并提高加工工件的表面质量。
微量喷油装置可以配套安装在多种设备上。可以实现刀具或产品表面连续涂微量均匀的润滑油。
典型应用:
铝材厂、铸棒厂、开料锯切;
各类铝型材、铜锭断料切头(锯切)
各类板锭铣面(双面铣);
各类精密合金零部件的高光切削加工(车、铣、钻孔、攻丝)。
典型应用图片:

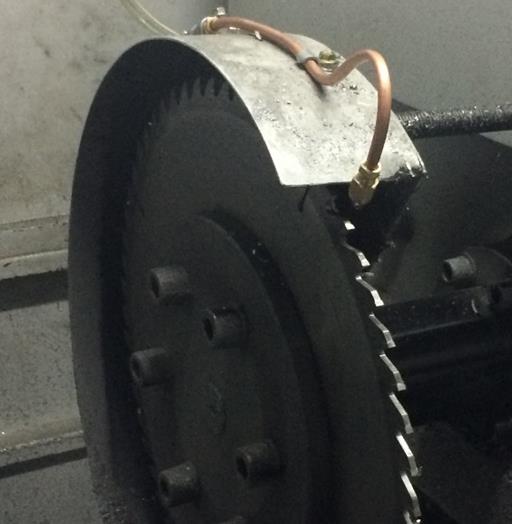

型材锯 |
棒料锯床 |

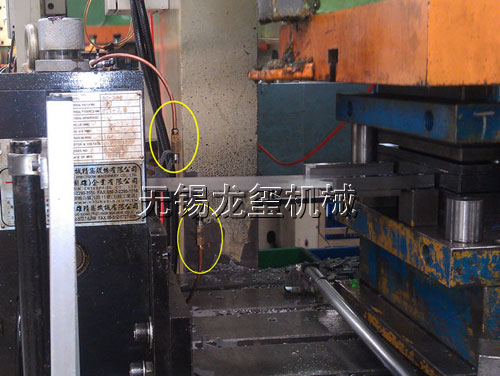

冲床 |

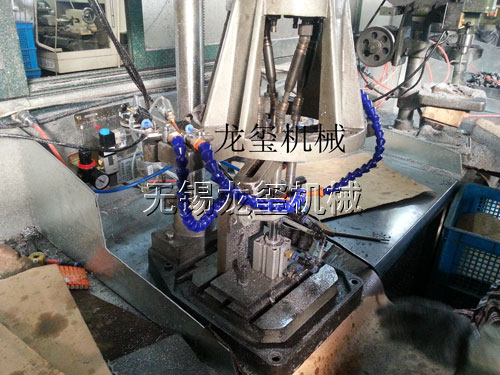

攻牙 |
使用该装置后的效果: 提高润滑油使用率 实现连续生产,自动润滑 提高生产效率 减少工人劳动强度 环境清洁 提高刀具使用寿命 简化后续清洗工艺
提高废屑的回收价值 |

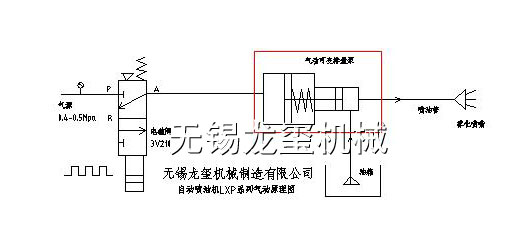

装置工作原理:
该系统由可变排量气动柱塞泵、气动频率发生器、油气混合器、油箱、气动及电气控制元件组成的油气润滑装置。
电磁阀控制压缩空气的开闭,气动频率发生器控制油泵供油频率。
压缩空气和油泵泵出的微量润滑油在管路中混合后,从喷嘴雾化喷出。
微量油气混合气体精确的喷在切削刃与发生摩擦部位,使刀具和工件之间形成油膜。
压缩空气将废屑吹除,油膜粘附在刀具与工件表面,抑制温升,提高刀具寿命和提高工件表面质量。
技术参数:
压缩空气:0.4-0.6Mpa
压缩空气使用量:50 L/min
压缩空气接口:Φ 8mm
电磁阀电压:AC220v或DC24v
泵动作频率:4-60次/分钟(任意可调,频率发生器-Q选配,可以连续喷油)
总喷油量:0.03-0.3 ml (任意可调)/次
喷嘴: 1支(标配) ,最大8支喷嘴
软管长度:2/3/5/8米可选
喷嘴喷射形式:铜管(L=300mm)或塑料蛇软管(可选)
油箱容量:2升(标配),另有4升、8升可选
最大供油压力:2 Mpa
使用润滑油品:专用微量润滑油或其它润滑油
润滑油黏度范围:10-150 cst
外形尺寸:300 X 350 X 160 mm
重量:3.5 kg
产品选型:
名称 |
型号 |
喷嘴数量 |
管路长度 |
油箱容量 |
备注 |
微量润滑装置 |
LXZ-110-2L-Q |
1 |
2米 |
2L |
Q:可连续喷油 |
微量润滑装置 |
LXZ-110-4L-Q |
1 |
2米 |
4L |
Q:可连续喷油 |
微量润滑装置 |
LXZ-210-2L-Q |
2 |
2米 |
2L |
Q:可连续喷油 |
微量润滑装置 |
LXZ-210-4L-Q |
2 |
2米 |
4L |
Q:可连续喷油 |
微量润滑装置 |
LXZ-410-4L-Q |
4 |
2米 |
4L |
Q:可连续喷油 |
微量润滑装置 |
LXZ-830-8L-Q |
8 |
2米 |
8L |
Q:可连续喷油 |
锯床推荐使用:
LXZ-110-2L-Q 一路喷油,正对锯齿尖喷油
LXZ-210-2L-Q 两路喷油,对准锯齿两侧喷油
攻牙机按丝锥使用数量选型:
LXZ-830-8L-Q 适用于8路丝锥涂油
